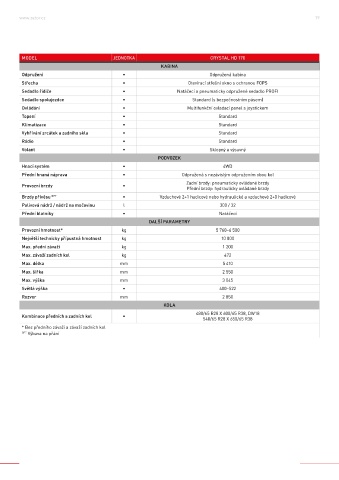

ZETOR CRYSTAL HD

MODEL JEDNOTKA CRYSTAL HD 170 MODEL JEDNOTKA CRYSTAL HD 170
MOTOR KABINA
Typ motoru • TCD 6.1 L6 Odpružení • Odpružená kabina
Emisní stupeň • Stage V Střecha • Otevírací střešní okno s ochranou FOPS
Maximální výkon (ECE R120) kW / HP 125.7 / 171.0 Sedadlo řidiče • Natáčecí a pneumaticky odpružené sedadlo PROFI
Jmenovitý výkon (ECE R120) kW / HP 120.3 / 163.6 Sedadlo spolujezdce • Standard (s bezpečnostním pásem)
Jmenovité otáčky 1/min 2 100 Ovládání • Multifunkční ovladací panel s joystickem
Počet válců / ventilů • 6 / 24 Topení • Standard
Plnění • Turbodmychadlo Klimatizace • Standard
Vstřikovací systém • Common Rail Vyhřívání zrcátek a zadního skla • Standard
Chlazení • Viskoventilátor Rádio • Standard
Objem cm 3 6 057 Volant • Sklopný a výsuvný
Vrtání / zdvih mm 101 / 126 PODVOZEK
Max. točivý moment Nm 739 Hnací systém • 4WD
Převýšení točivého momentu % 36 Přední hnaná náprava • Odpružená s nezávislým odpružením obou kol
PŘEVODOVKA Provozní brzdy • Zadní brzdy: pneumaticky ovládané brzdy
ECO 40 převodovka Přední brzdy: hydraulicky ovládané brzdy
Typ •
reverzační 5˚ s automatickým 3˚ násobičem Brzdy přívěsu OPT • Vzduchové 2+1 hadicové nebo hydraulické a vzduchové 2+0 hadicové
Počet převodových stupňů (vpřed / vzad) • 30/30 Palivová nádrž / nádrž na močovinu l 300 / 32
Řazení • Plně synchronizované Přední blatníky • Natáčecí
Reverzace • Elektrohydraulická (PowerShuttle) DALŠÍ PARAMETRY
Násobič krouticího momentu • 3-stupňový (PowerShift) Provozní hmotnost* kg 5 760–6 500
Tlačítko spojky • Tlačítko spojky na řadicí páce (PowerClutch) Největší technicky přípustná hmotnost kg 10 000
Max. rychlost km/h 40 Max. přední závaží kg 1 200
VÝVODOVÝ HŘÍDEL Max. závaží zadních kol kg 472
Typ • Vícelamelová spojka VH se zpětnovazebným rozběhem Max. délka mm 5 410
Zadní vývodový hřídel Max. šířka mm 2 550
— Otáčky zadního VH 1/min Nezávislé (540/540E/1 000/1 000E) Max. výška mm 3 045
Přední vývodový hřídel OPT Světlá výška • 400–522
— Otáčky předního VH OPT 1/min 1 000 Rozvor mm 2 850
— Koncovky • CW/21 nebo CCW/6 KOLA
HYDRAULIKA 480/65 R28 X 600/65 R38, DW18
Kombinace předních a zadních kol •
Typ • Elektrohydraulika Bosch s funkcí HitchTronic, 2 pomocné válce 540/65 R28 X 650/65 R38
* Bez předního závaží a závaží zadních kol
Zadní tříbodový závěs
OPT Výbava na přání
— Typ • Kategorie III
— Max. zvedací síla TBZ kN 85
— Zvedací síla v celém rozsahu kN 78
Přední tříbodový závěs OPT
— Typ • V sadě s přední 7 a 3 pólovou zásuvkou
Dodávka hlavního čerpadla l/min 85 (zubové)
Dodávka čerpadla ovládacího okruhu • 32
Ovládání vnější hydrauliky • Elektrohydraulicky ovládané sekce
Zadní vnější vývody (rychlospojky) • 8+1
Přední vnější vývody (rychlospojky) OPT • 2+1
