Page 6 - ZETOR HORTUS

6 www.zetor.cz 7

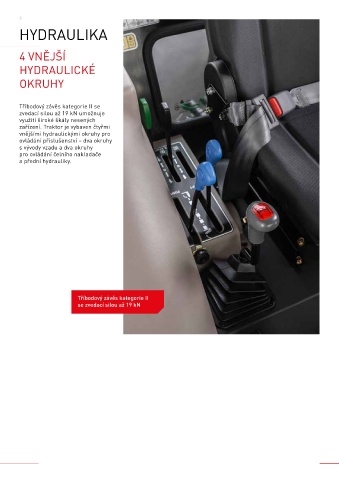

HYDRAULIKA ZETOR HORTUS

4 VNĚJŠÍ

HORTUS CL 65
HYDRAULICKÉ MODEL JEDNOTKY MOTOR HORTUS HS 65
OKRUHY Typ motoru • DEUTZ TCD 2.9 L4 (Stage IIIB)
kW 50
Výkon (2000/25/EC)
HP 67
Tříbodový závěs kategorie II se Jmenovité otáčky 1/min 2 200
zvedací silou až 19 kN umožnuje Zdvihový objem cm 3 2 900
využití široké škály nesených
zařízení. Traktor je vybaven čtyřmi PŘEVODOVKA
vnějšími hydraulickými okruhy pro Typ převodovky • Mechanická
ovládání příslušenství – dva okruhy Počet rychlostí (vpřed/vzad) • 24/24
s vývody vzadu a dva okruhy Reverzace • Mechanická (synchronizovaná) Elektrohydraulická (PowerShuttle)
pro ovládání čelního nakladače Max. rychlost / Min. rychlost km/h 39,15 / 0,39
a přední hydrauliky.
VÝVODOVÝ HŘÍDEL
Typ vývodového hřídele • Nezávislé (540/1 000)
Ovládání vývodového hřídele • Elektrohydraulické
HYDRAULIKA
Typ čerpadla • Dvojité zubové čerpadlo
Dodávka čerpadla hydrauliky l/min 39,1
Dodávka čerpadla řízení l/min 22
Celkový průtok l/min 61,1
Hydraulické okruhy • Zadní: 4 (2 páry)
(rychlospojky) Pod kabinou pro přední přípojné stroje: 4 (2 páry)
TŘÍBODOVÝ ZÁVĚS
Ovládání • Mechanické (polohová / silová)
Typ • Kategorie II
Max. zvedací síla kN 19
Zvedací síla 610 mm za háky kN 14
KABINA
Tříbodový závěs kategorie II Topení / klimatizace • Standard / standard
se zvedací silou až 19 kN Rádio • Standard
Volant • Nastavitelný
PODVOZEK
Hnací systém • 4WD
Brzdy přívěsu OPT • Pneumatické 2 + 1
Palivová nádrž l 70
Přední blatníky • Na přání
DALŠÍ PARAMETRY
Celková hmotnost kg 2 550
Hmotnost předního závaží kg Standard (8 × 32 kg)
Celková délka / šířka / výška 1 mm 3 982 / 1 869 / 2 575
Rozvor mm 2 155
Min. poloměr otáčení (s použitím brzd) mm 3 590
KOLA
Kola (přední × zadní) • 280/85 R20 × 380/85 R30
Další výbava na přání: přední blatníky, vzduchové brzdy přívěsu 2+1, etážový závěs, přední tříbodový závěs s hydraulickými vývody.
OPT na přání, STD standard, ¹ rozměry jsou závislé na velikosti kol.
